Vals AI hat am 4. Oktober 2026 zwei Kandidaten für magnetische Halbleiter vorgestellt, die für Spintronik interessant sein könnten. Geby Jaff arbeitete dafür mit Claude-Opus-5.5-Agenten zusammen. Das Ergebnis sind Materialvorhersagen und eine neue Einordnung eines bekannten Stoffes, keine zwei im Labor bestätigten Halbleiterentdeckungen. Quelle: Vals-Forschungsbericht.

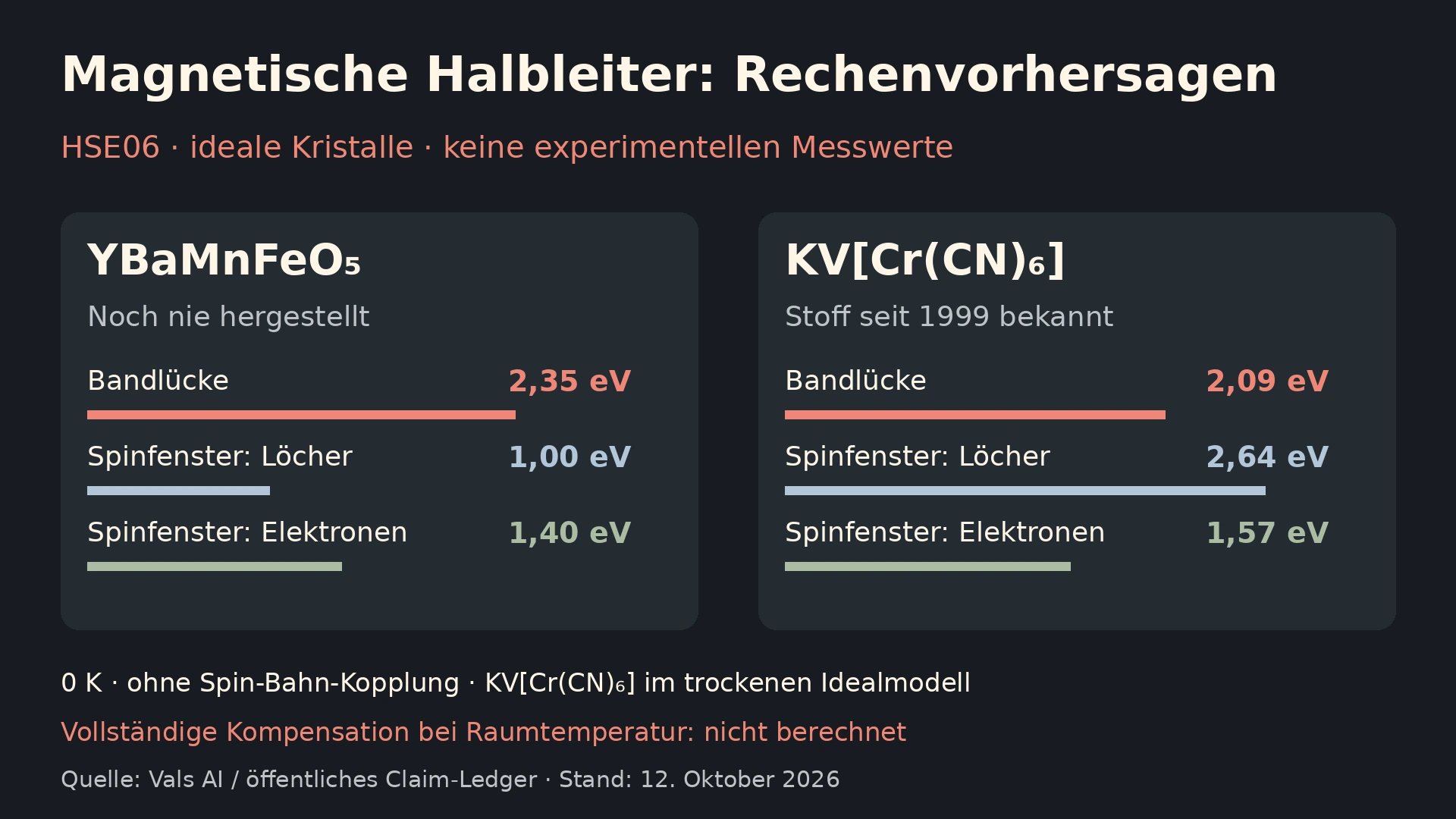

![HSE06-Rechenvorhersagen für YBaMnFeO₅ und KV[Cr(CN)₆]: Bandlücken und Spinfenster in eV, keine Messwerte.](https://kitoolsupdate.de/wp-content/uploads/2026/10/body-12.webp)
Warum magnetische Halbleiter für Speicher interessant sind
Spintronik nutzt neben der elektrischen Ladung den Spin von Elektronen. Gesucht sind hier sogenannte Luttinger-kompensierte Materialien: Ihre gegenläufigen magnetischen Beiträge heben sich im idealen Kristall auf, während Elektronenzustände trotzdem nach Spin energetisch getrennt sein können. Unterschiedliche atomare Umgebungen machen diese Kombination möglich. Quelle: Vals-Erklärung der Materialklasse.
Ein „Spinfenster“ bezeichnet einen Energiebereich am Rand der Bandlücke, in dem die verfügbaren Zustände denselben Spin tragen. Für mögliche Speicheranwendungen wäre diese Selektivität ohne großes magnetisches Streufeld attraktiv. Das ist eine Motivation für die Forschung, kein Nachweis eines funktionierenden Speicherbauteils. Die Agenten nutzten Dichtefunktionaltheorie mit PBE+U und HSE06; die berichteten Bandlücken und Spinfenster stammen aus HSE06. Quelle: Berechnungsmethode.
YBaMnFeO₅: Neues Design mit einem Syntheseproblem
YBaMnFeO₅ ist laut Projekt ein neu vorgeschlagener, bislang nicht hergestellter Kandidat. Für den ideal geordneten Kristall nennt das öffentliche Rechenprotokoll eine Bandlücke von 2,35 eV sowie Spinfenster von 1,0 eV für Löcher und 1,4 eV für Elektronen. Das sind Simulationsergebnisse, keine Messwerte.
Die zentrale Hürde ist die schachbrettartige Anordnung von Mangan und Eisen. Laut Claim-Ledger verliert sie im Modell ihre Ordnung bei ungefähr 950 K, mit beträchtlicher Unsicherheit. Typische Synthesetemperaturen verwandter Oxide liegen dagegen bei 900 bis 1.300 °C. Eine gewöhnliche Herstellung dürfte daher eine durchmischte Struktur liefern. Schon ein vertauschtes Mn/Fe-Paar zerstört laut Projektübersicht die spinselektive Bandlücke. Rechnerisch passende Eigenschaften lösen hier das Herstellungsproblem nicht.
KV[Cr(CN)₆]: Bekannt seit 1999, neu eingeordnet
KV[Cr(CN)₆] wurde bereits 1999 hergestellt. Damals wurde an wasserhaltigem Pulver eine magnetische Ordnung bis 376 K gemessen; außerdem blieb bei 5 K ein kleines Restmoment von 0,125 Bohrmagnetonen pro Formeleinheit. Die neuen Rechnungen gelten hingegen für einen perfekten, trockenen Kristall: rund 2,1 eV Bandlücke sowie Spinfenster von 2,6 eV für Löcher und 1,6 eV für Elektronen. Bandlücke und Spinsortierung wurden bislang nicht experimentell gemessen. Quelle: Statusübersicht mit Mess- und Rechenwerten.
Auch die spinaufgelöste elektronische Struktur war nicht völlig unbekannt. Das Ledger zur Vorliteratur verweist auf eine Arbeit von 2008 mit entsprechenden Diagrammen. Der aktuelle Beitrag besteht vor allem darin, den Stoff als Luttinger-kompensierten Halbleiter zu identifizieren, seine Spinfenster zu beziffern und ihre Robustheit zu untersuchen. Die KI hat den Stoff nicht erstmals erfunden.
Was die Agentenarbeit belegt – und was offenbleibt
Das exakt verschwindende Spinmoment gilt in den Rechnungen bei 0 K, ohne Spin-Bahn-Kopplung. Vollständige Kompensation bei Raumtemperatur wurde für keinen Kandidaten berechnet. Magnetische Ordnung oberhalb der Raumtemperatur beweist diese Eigenschaft nicht. Quelle: Modellgrenzen.
Für Wasser und Defekte widersprechen sich die Rechenansätze: HSE06 erhält die Spinsortierung weitgehend, während PBE+U das Lochfenster deutlich verkleinert. Die reale, hydratisierte Probe ist deshalb nicht mit dem idealen Modell gleichzusetzen. Quelle: Dokumentierte Unsicherheiten.
Das Projekt stellt Rohdaten, Eingaben, Prüfscripte und unabhängige Neuberechnungen bereit. Dadurch werden Behauptungen nachvollziehbar, nicht automatisch experimentell bewiesen. Quelle: Öffentliches Forschungsrepository. Wir haben die Quellen geprüft, aber keine eigenen Quantensimulationen ausgeführt. Der nächste entscheidende Schritt ist, den bekannten Kandidaten erneut herzustellen und seine vorhergesagte Spinsortierung direkt zu messen.
